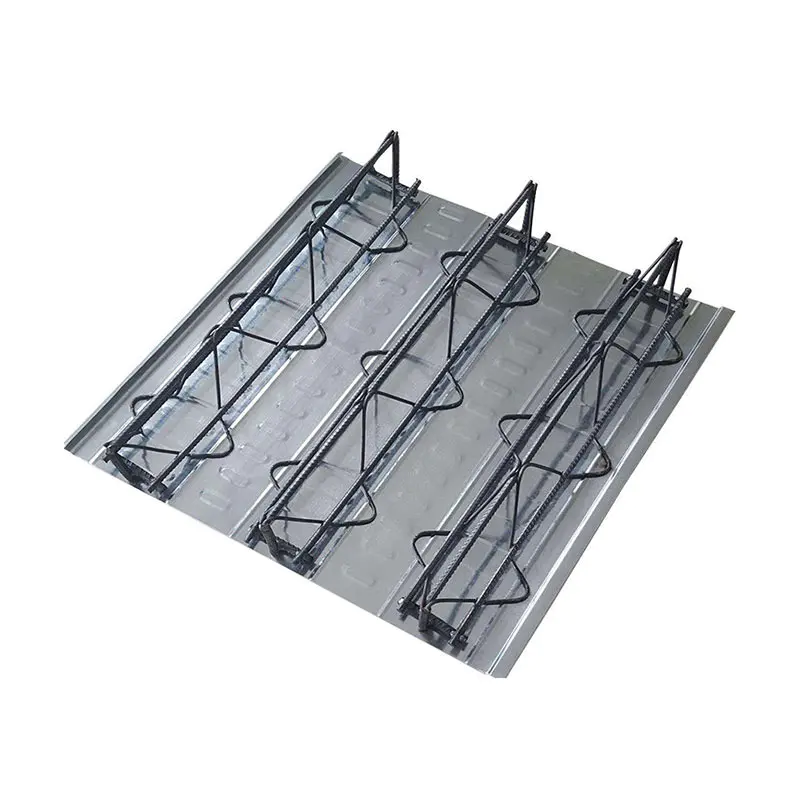

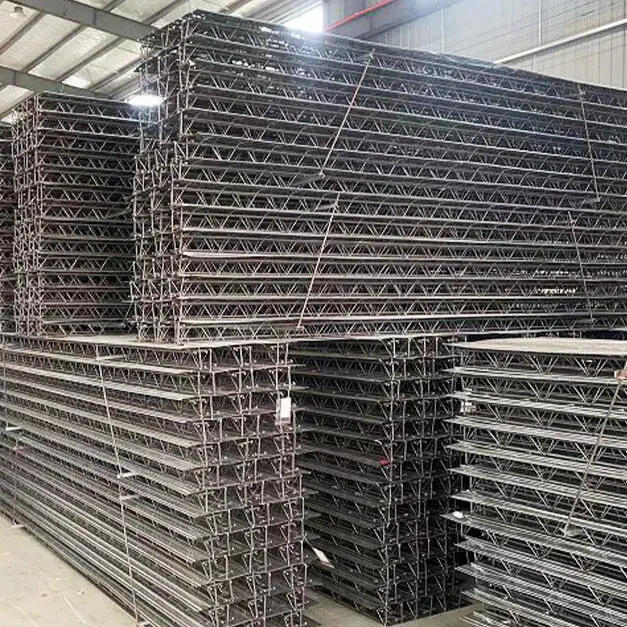

Болат бар трюс палубасы

Болат барлар Трусс палубасы - құрылыс инженерлері жасаған еден палубаларының жаңа буыны. Еден палубасындағы болат барлар еденге арналған жартылай автоматты парақты металл дәнекерлеу жабдығын пайдаланып, еден палубасының көтерілуінің жоғарылауы және позицияның көтергіштігін ауыстыру үшін өңделеді.

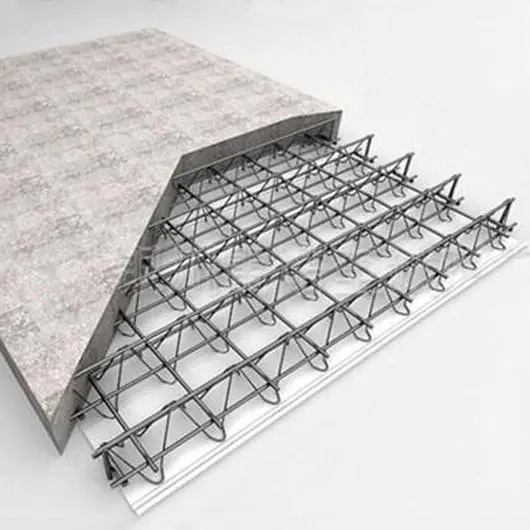

Бұл жүйе болат шыбықтарды бетон еден плитасындағы құрылыс үлгісімен біріктіреді. Құрылыс рәсімі кезінде болат барлар Трус-палубалар еден плита мен құрылыс жүктемесіндегі дымқыл бетонның салмағына төтеп бере алады. Пайдалану кезеңінде болат труштағы жоғарғы және төменгі аккорд болат барлар бетонмен бірге пайдалану жүктемесіне төтеп беру үшін бетонмен бірге жұмыс істейді.

Steel-Bars Truss Deck болат трус пен төменгі парақты төзімділік дәнекерлеу арқылы қосу арқылы құрылады. Болат барлар трюстері үлкен аккорд, төменгі аккорд және веб-барлар ретінде пайдаланылатын болаттан жасалған, олар әр түрлі күйге сәйкес қолданылады. Төменгі парақ мырышталған болат тақтайшадан немесе суық илектелген болат тақтайшадан жасалған.

Биіктіктер

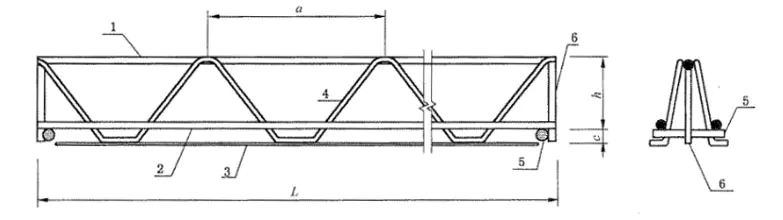

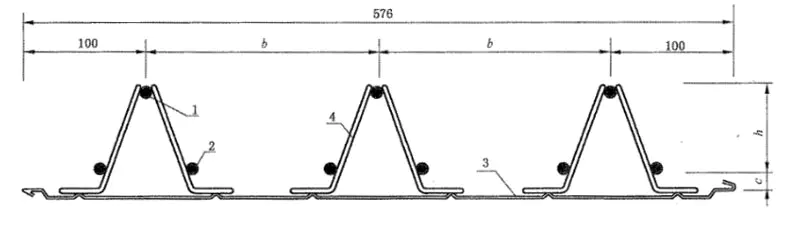

Секциялық көрініс

1, жоғарғы аккорд; 2, төменгі аккорд;

3, төменгі парақ; 4, веб-барлар;

5, қолдауды көлденең арматура; 6, тік тірек жолақтары.

L: Болат трюс еденінің ұзындығы, ≤12000mm;

Н: Болат трюстің биіктігі, 70 ~ 170 мм

Ж: Болат трюс секциялары арасындағы қашықтық, 200 мм;

B: Болат бар трассалар арасындағы аралық, 188мм;

C: Бетон жамылғысы қалыңдығы, 15 мм;

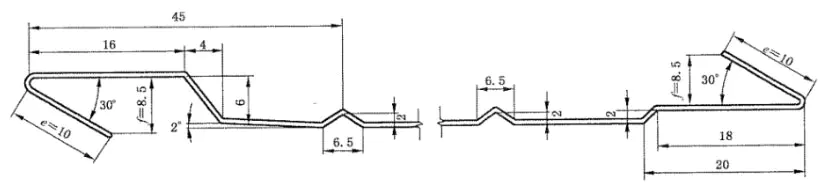

Төменгі парақтың диаграммасы

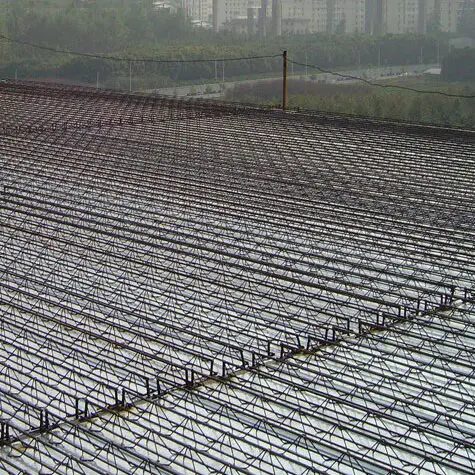

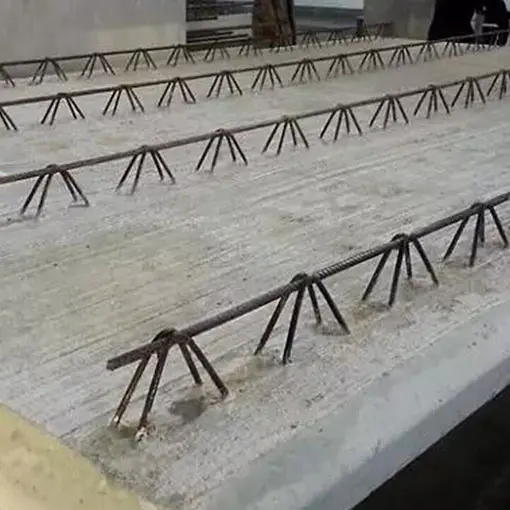

Болат барлар Truss палубаларын төсеу алдында, анықтамалық сызық сызбада көрсетілген бастапқы позицияға сәйкес орнатылуы керек. Бірінші тақтада сілтеме сызықпен туралап, басқа тақталар рет-ретімен орнатылған болуы керек. Тақталардың байланысы бекіту әдісін қабылдайды, ал тақталар арасындағы ілмек қосылымы бетон құйған кезде ағып кетпеуі үшін тығыз болуы керек.
